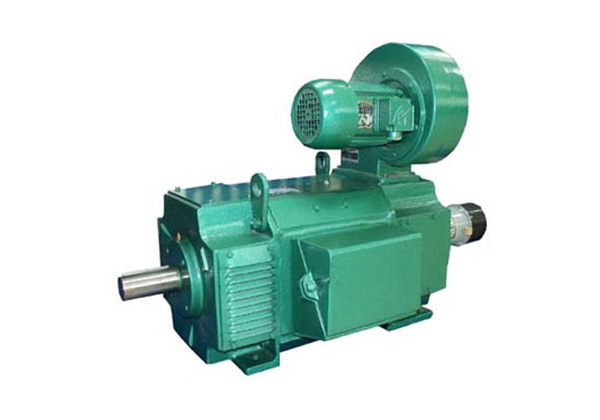

ZSN4 系列水泥回轉窯主傳動用直流電動機
額定功率: 40kw - 355KW
額定電壓: Normal 220V, 400V, 440V, 660V
轉速: 750RPM/1000RPM/1500RPM
防護等級: IP21S
冷卻方式: IC01/IC06/IC17/IC37
絕緣等級: F
一、 特點和用途：
ZSN4系列直流電機是我廠在Z4直流電機基礎上， 根據水泥回轉窯主傳動的工況特點而開發的新型產品。
本系列電機采用多角形結構，空間利用率高，定子磁軛為疊片式，適用整流器供電，能承受脈動電流與電流急劇變化（負載變化）之工況。電機絕緣等級為F級， 采用可靠絕緣結構和浸漬工序，保證絕緣性能的穩定和良好散熱。根據水泥回轉窯的特定工況，進行設計制造使電機的起動力矩可達到額定力矩的2.5倍。針對水泥廠多粉塵環境，采用管道通風的冷卻方式使得電機在粉塵較大的惡略環境中保持安全靠的運行。
本系列電機的外形安裝尺寸除了兩底角孔間軸向尺寸“B"之外， 符合IEC72國際標準。
二、型號說明
三、電機性能：
1.電機在下列使用條件應能額定工作：
1.1.海拔不超過1000m。
1.2.進入電機的冷卻介質溫度不超過40℃。
1.3.電動機為連續工作制(S1)。
1.4.電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。
1.5.對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。
機座號 風量（m3/h） 靜壓（Pa）
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600
2.電機絕緣等級為F級。
3.電動機電樞額定電壓為440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機最低轉速可達20r／mm，此時仍能維持額定轉矩，轉速平穩。
4.電動機額定勵磁電壓為180V，其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180～220V時，其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320～370V，其值約為5倍。
5.技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。
6.ZSN4-225電機不帶補償繞組，但帶串勵繞組。
7.電機提供有接地標志的接線柱。
8.本系列電機性能均符合國家標準GB755—87《旋轉電機基本技術要術》及部頒標準JB6316—92《Z4系列直流電動機技術條件》，也可按國際電工委員會標準IEC34-l的要求考核。
四、結構簡介：
1.電機的冷卻方式和外殼防護等級見下表：
冷卻方式 單管進風（IC17） 雙管進出風（IC37）
防護等級 IP23S IP44
2.電機安裝形式：臥式底腳安裝(1MB3)。電機可制造成單軸伸或雙軸伸，單軸伸電機在非傳動側可配裝測速發電機或其它測速裝置。
3.若用戶需要，電機的定子繞組里可埋置熱敏電阻或其它過熱保護元件。
4.出線盒位置從傳動側看在機座右側，若用戶需要也可在機座左側或上方。
五、訂貨須知 order notice
1. 訂貨前請先查閱產品樣本，確定所需要產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品。在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、勵磁方式、勵磁電壓及結構安裝形式等數據。
2. 對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。
3. 如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。
4. 各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。
5. 如使用環境特殊，需要制成濕熱帶型，請在原型號后面注明“TH”。
